Vendredi 28 avril 2017, Baptiste FICKINGER (diplômé GC en 2012) ingénieur travaux chez Eiffage Construction Alsace, a présenté le projet de construction du parking Bleyle à la gare de Colmar, à 15 étudiants de génie civil, accompagné de Bertrand GUYVARC’H (enseignant INSA).
Le projet du parking Bleyle, situé au Sud Est de la gare SNCF permettra d’étoffer l’offre de stationnement et de répondre aux attentes des usagers TER et autres de la gare SNCF ainsi que des entités économiques environnantes. Après les travaux, il offrira une capacité totale de 800 places dont 12 places pour personne à mobilité réduite (PMR), 14 places avec borne de chargement électrique dont une pour PMR, 16 places familiales (places plus larges), deux places pour véhicules de transport de personnes à mobilité réduite (TPMR), 158 vélos et 26 emplacements motos. La livraison du parking est prévue pour la fin novembre 2017.
La présentation du projet a permis de comprendre les spécificités de ce marché public, les contraintes du projet, et le rôle d’Eiffage Construction pour la réalisation du Lot Gros-Oeuvre.
La visite de chantier a permis de comprendre les modes constructifs retenus pour la construction dans un contexte de planning très serré, et d’observer les modes opératoires pour la réalisation des porteurs verticaux et horizontaux.
-
-

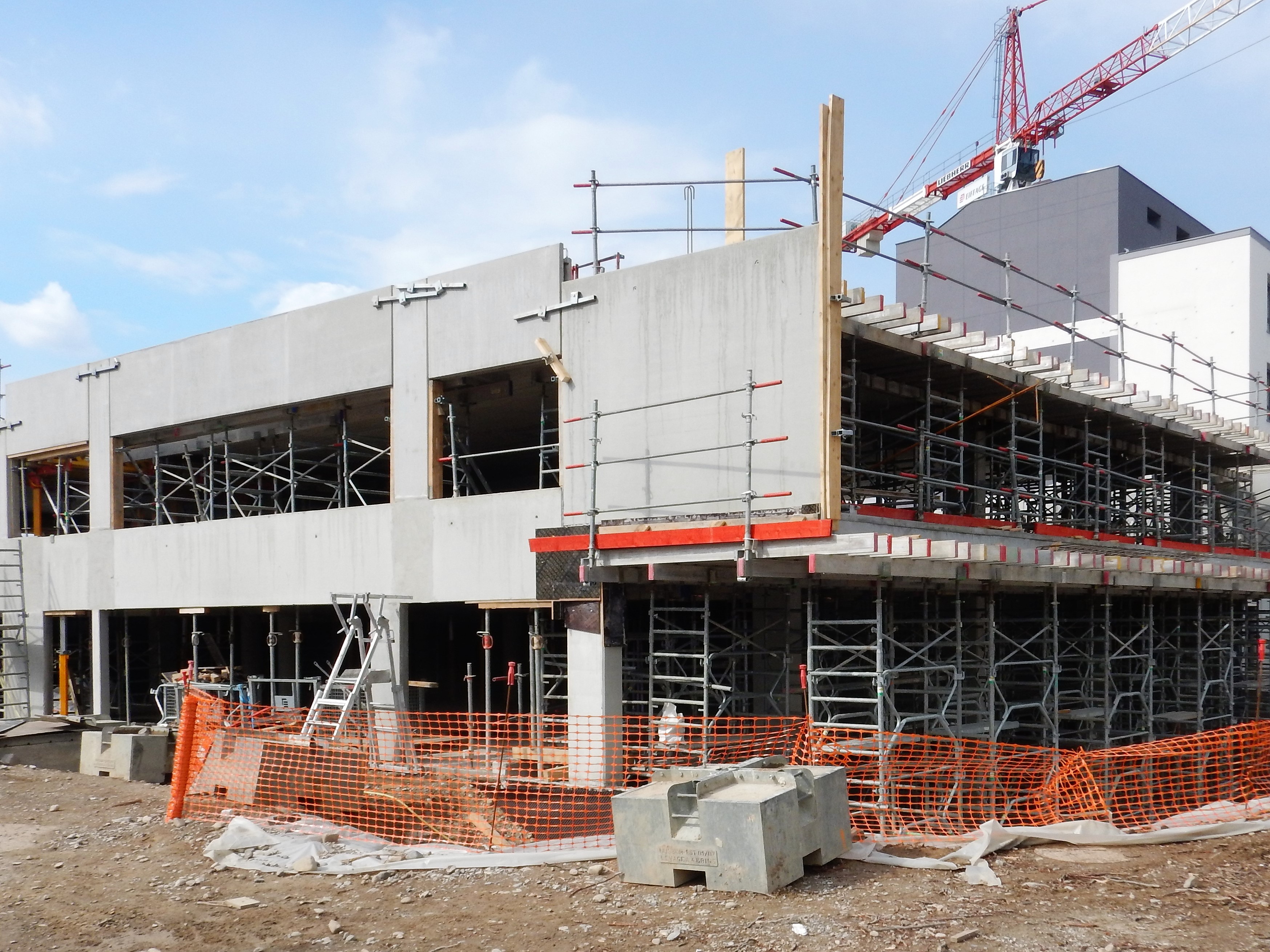

Vue extérieure du projet – Crédit photo : B. Guyvarc’h
-
-
Présentation du projet par Baptiste FICKINGER (Eiffage Construction) – Crédit photo : B. Guyvarc’h
-
-
Etudiants de GC2 lors de la présentation du projet – Crédit photo : B. Guyvarc’h
-
-

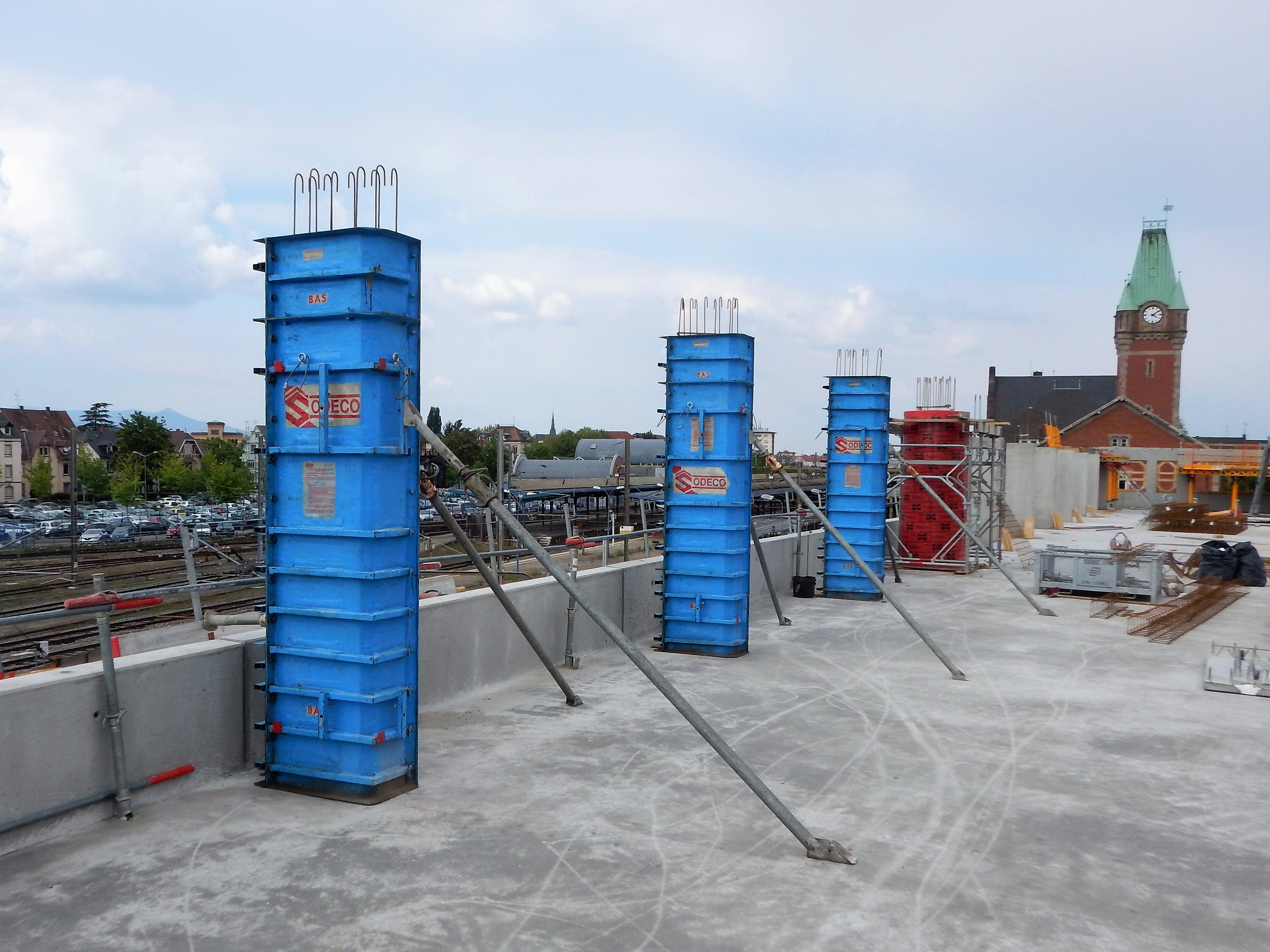

Coffrage des poteaux rectangulaires en béton armé – solution : coffrage en polyester à multiples réemplois (en bleu sur la photo) – Crédit photo : B. Guyvarc’h
-
-

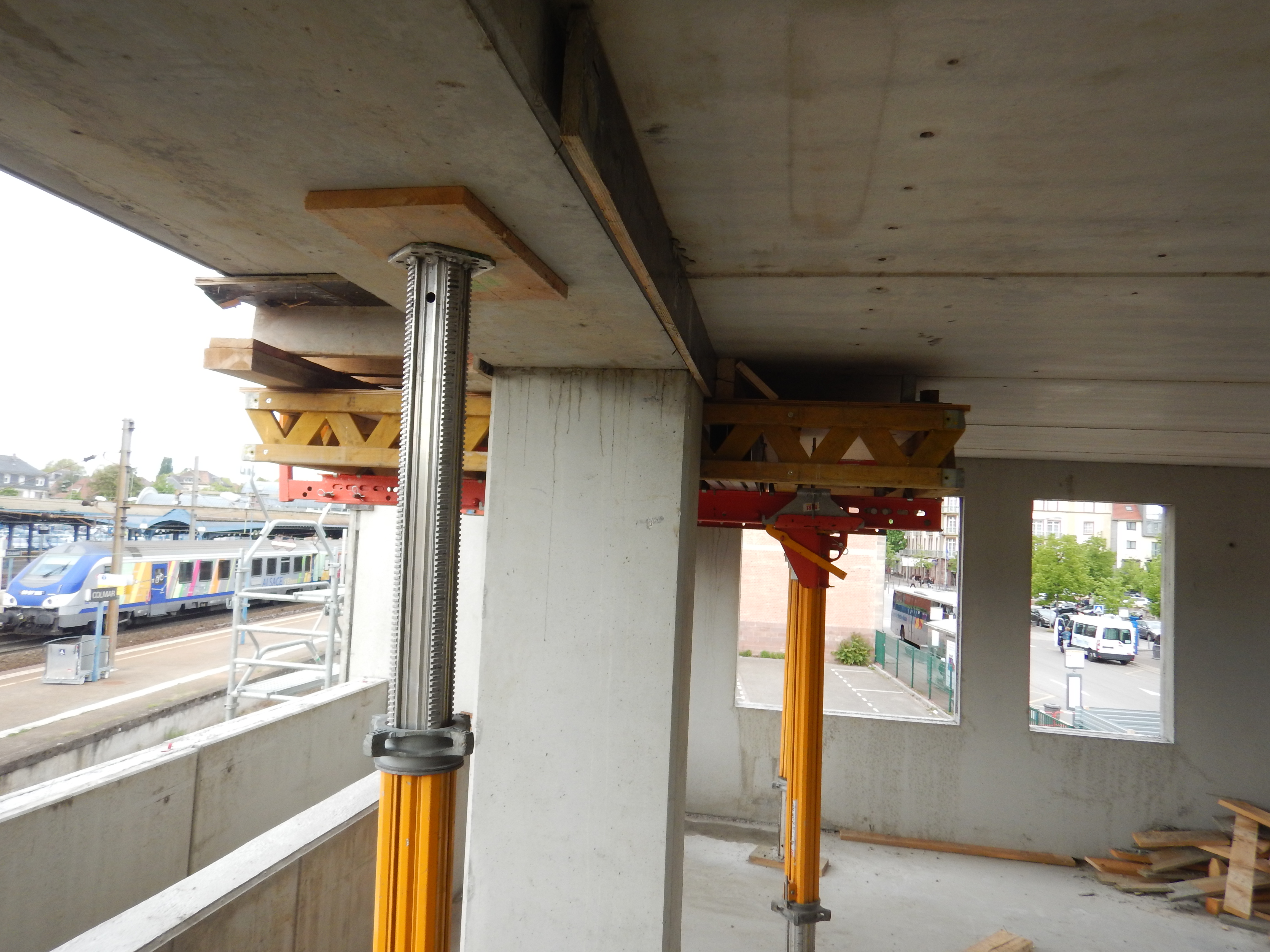

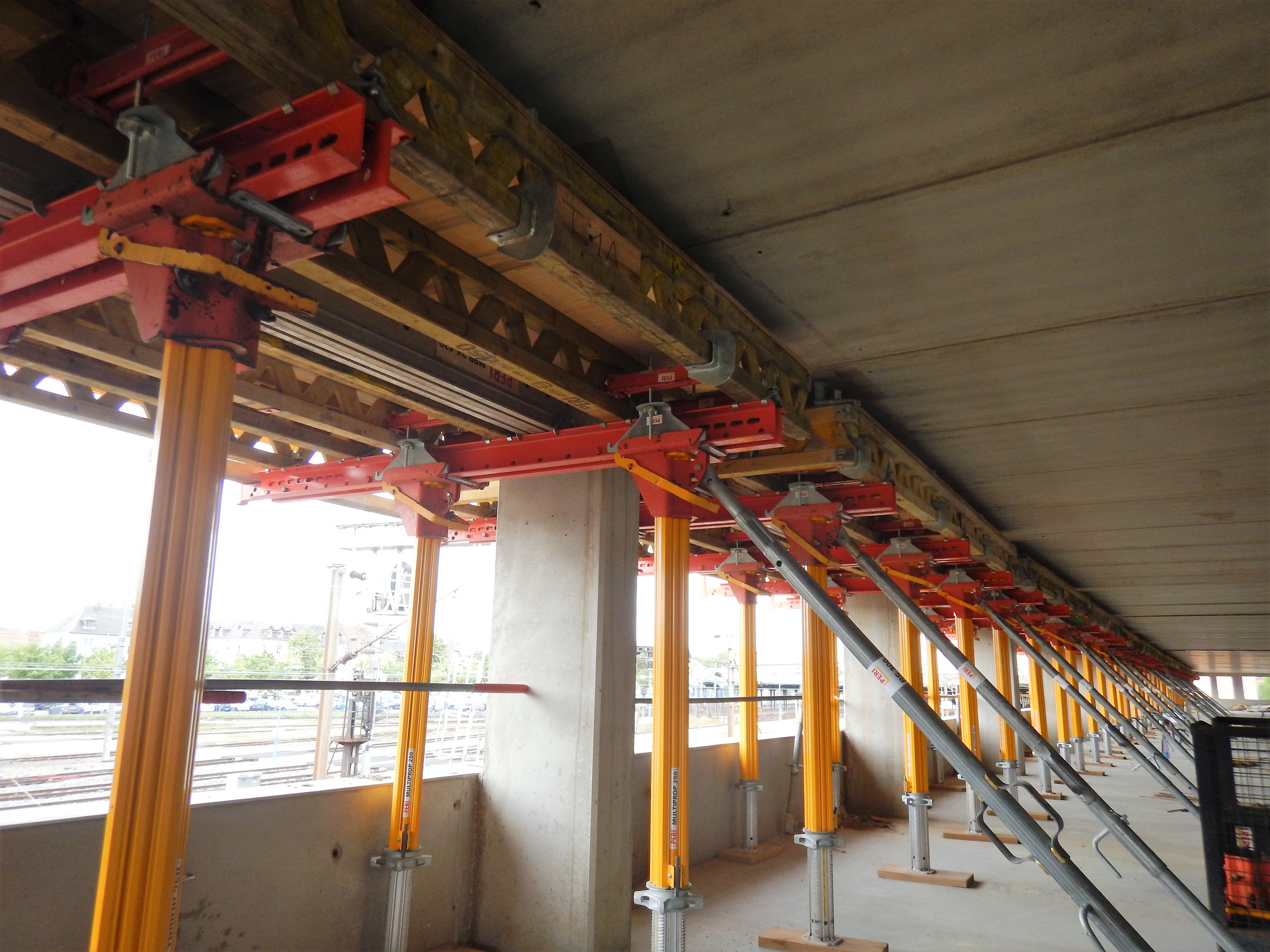

Détails techniques poutres + rive de dalle – Utilisation de tables pour le coffrage de la poutre BA + coffrage de la rive de dalle + appui des dalles alvéolaires + appui de l’acrotère préfabriquée – Crédit photo : B. Guyvarc’h
-
-
Détails techniques poutres + rive de dalle – Utilisation de tables pour le coffrage de la poutre BA + coffrage de la rive de dalle + appui des dalles alvéolaires + appui de l’acrotère préfabriquée – Crédit photo : B. Guyvarc’h
-
-

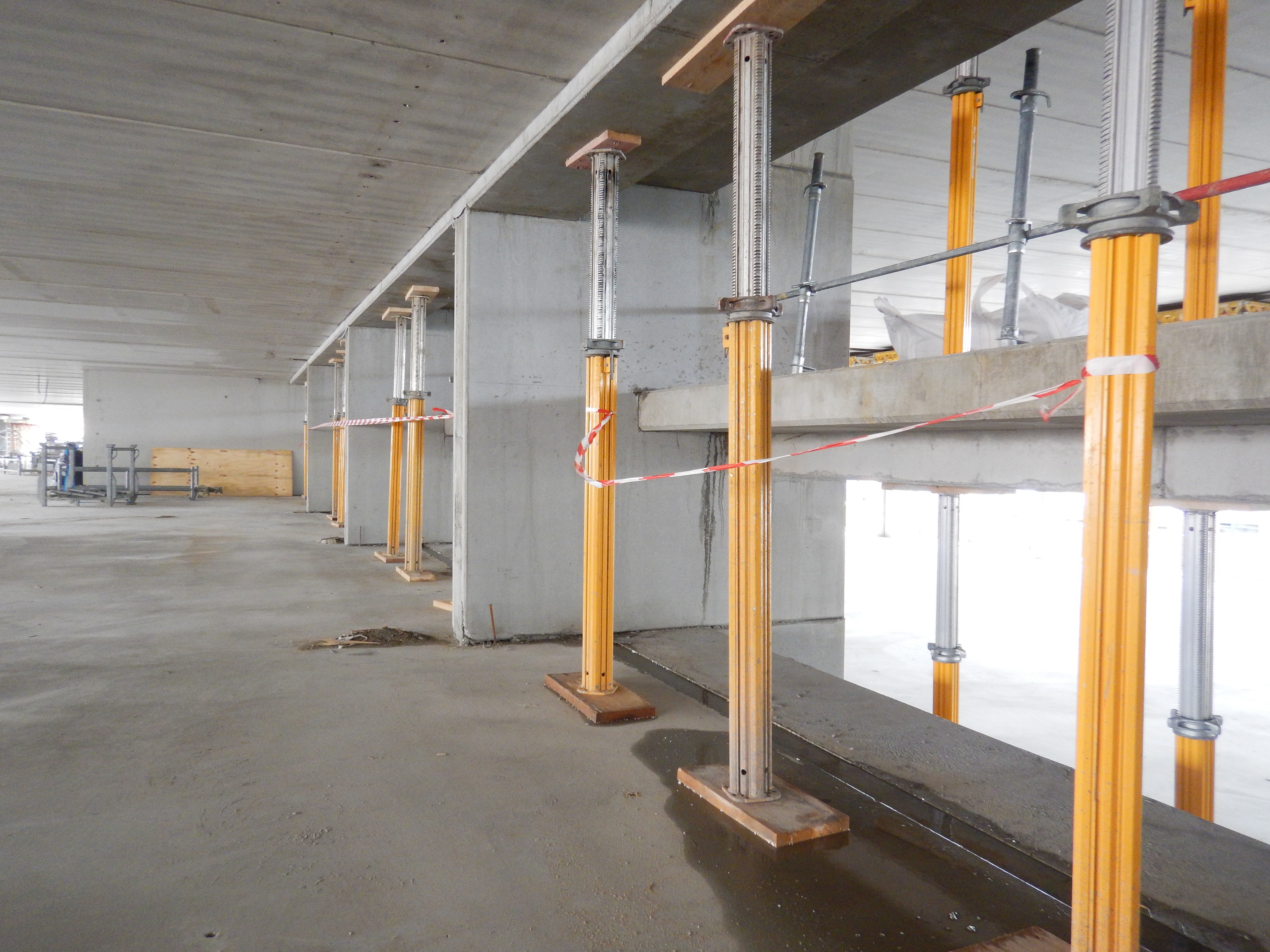

Détails techniques au niveau de la file centrale – Planchers réalisés avec des dalles alvéolaires précontraintes – Poutres BA coulées en place – Voiles BA réalisés en prémurs – Crédit photo : B. Guyvarc’h
-
-

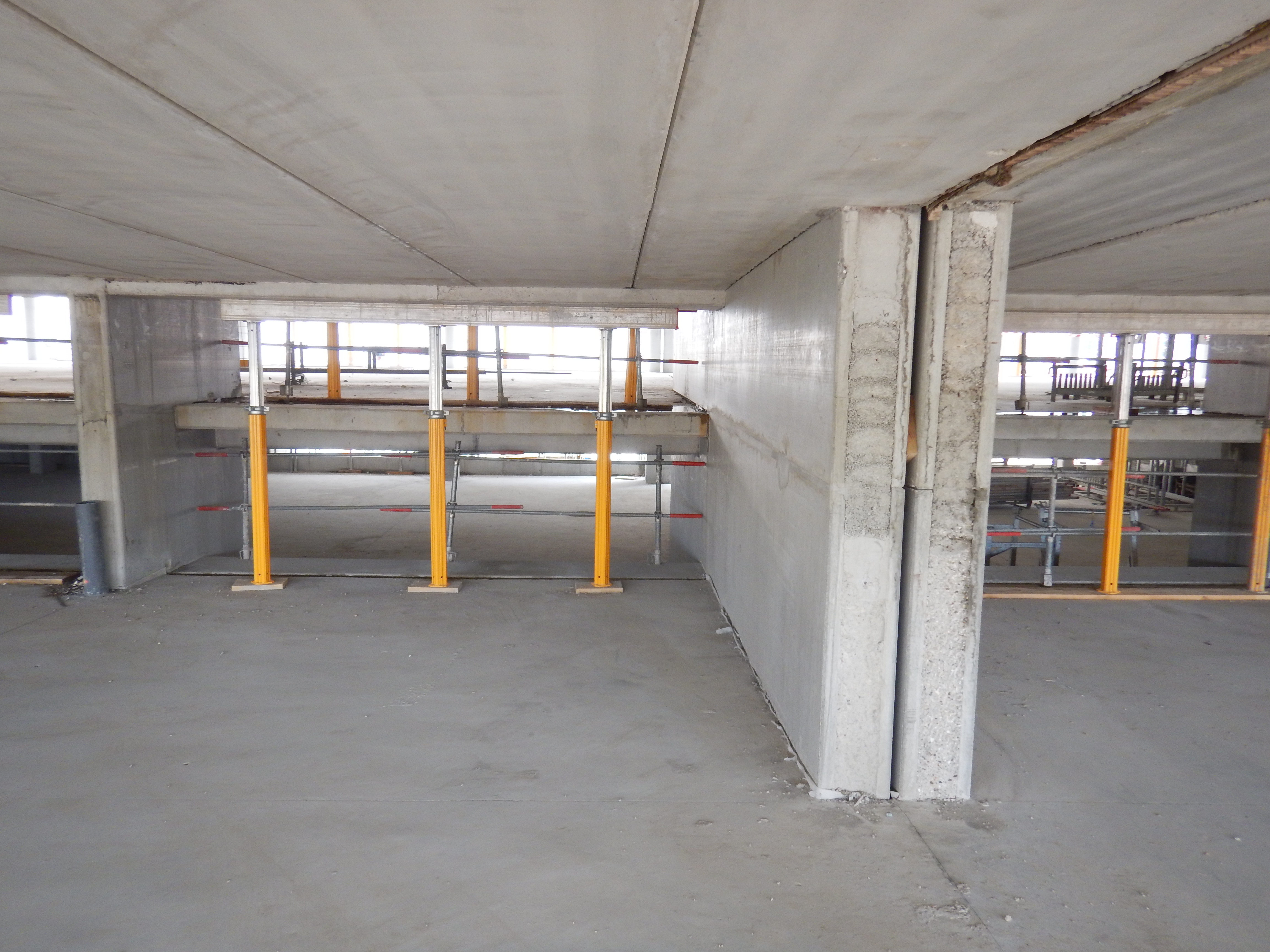

Détails techniques au droit d’un joint de dilatation – Voiles en BA réalisés par une solution prémurs – Dalles réalisées par une solution dalles alvéolaires précontraintes – Crédit photo : B. Guyvarc’h
-
-

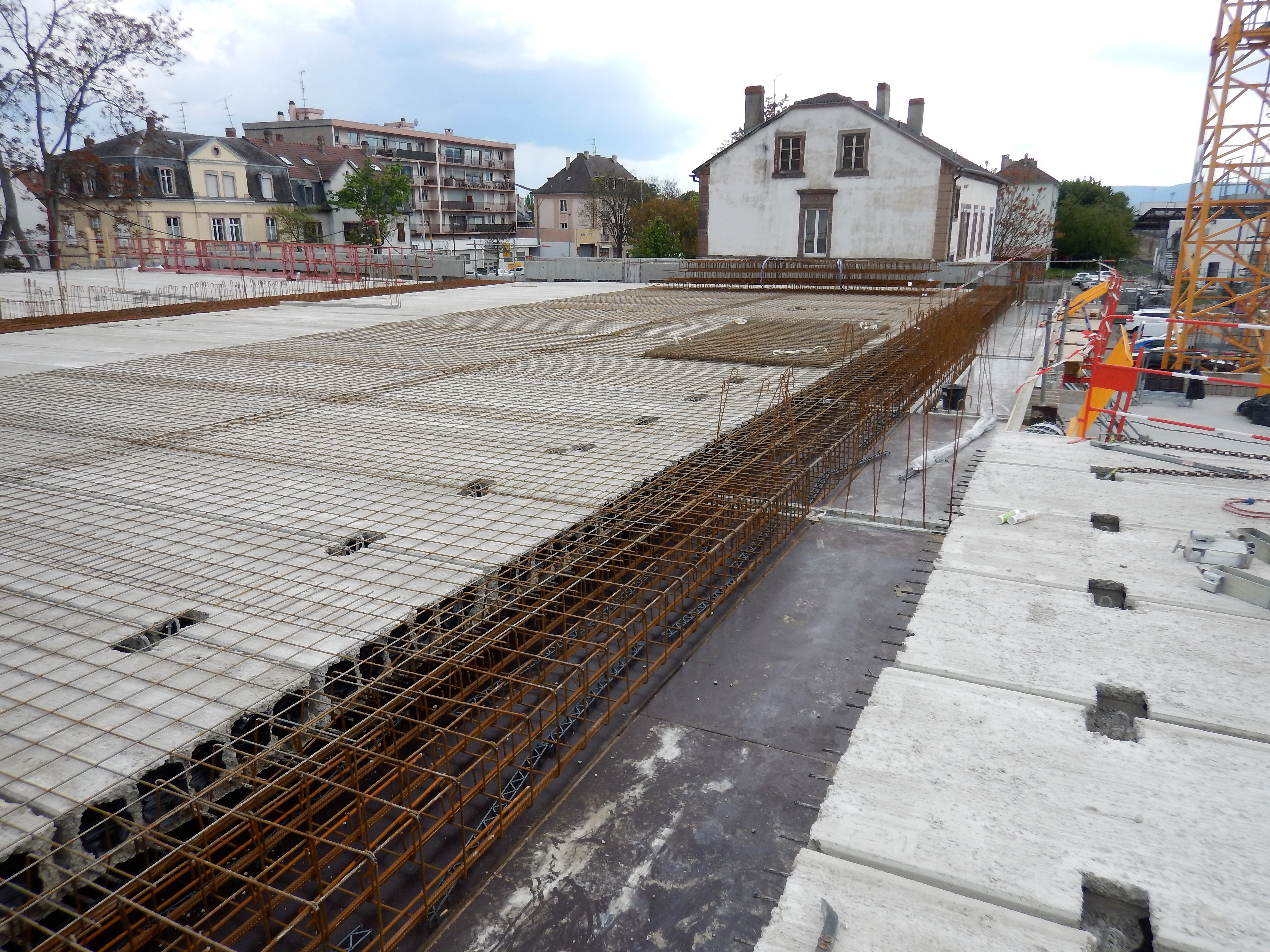

Réalisation des planchers avec des dalles alvéolaires précontraintes – Réalisation des poutres BA en solution coulée en place – Crédit photo : B. Guyvarc’h
-
-

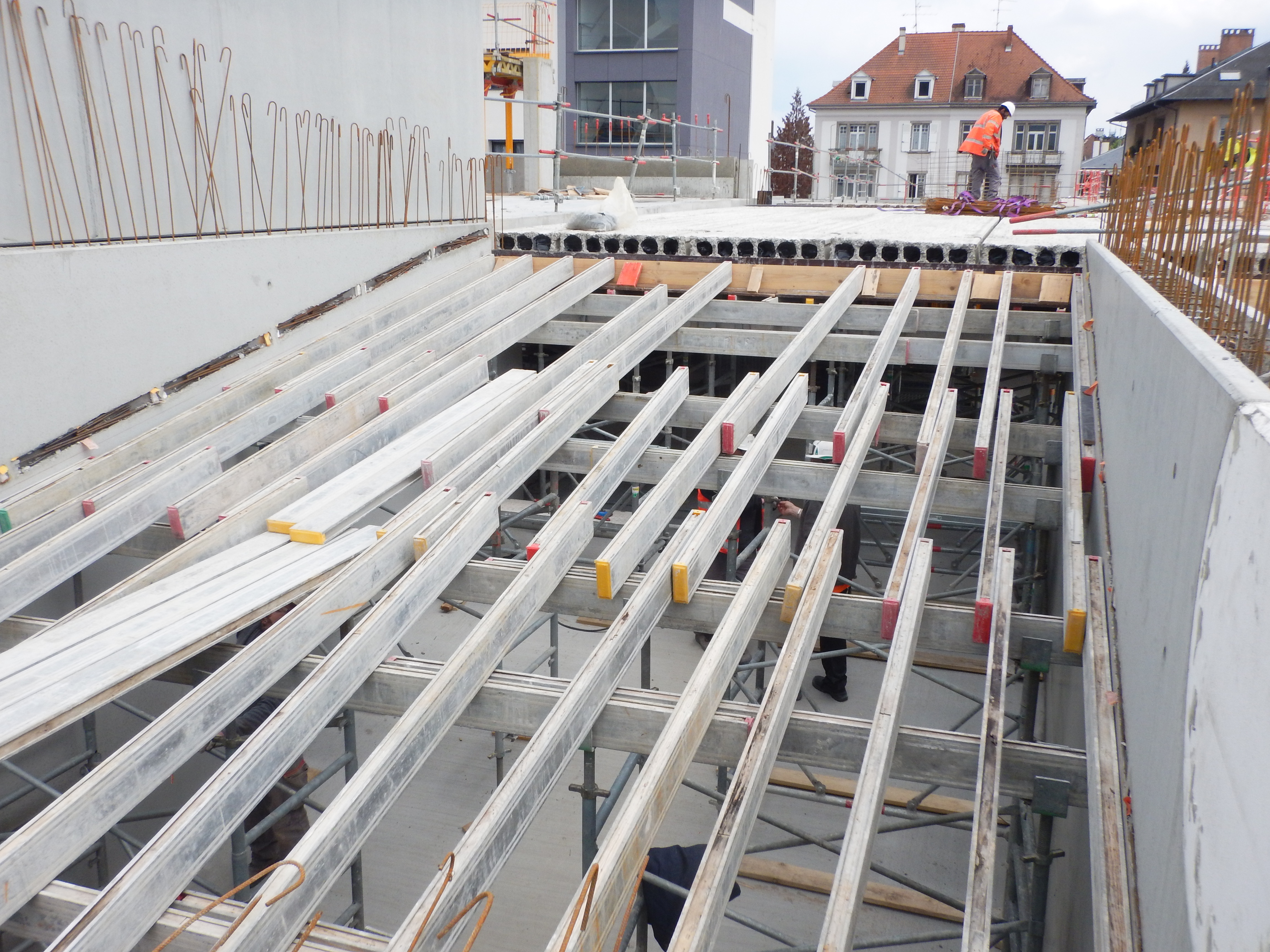

Détails techniques sur une rampe intermédiaire – Voiles en BA réalisés par une solution prémurs – Dalle pleine BA en pente réalisée par une solution coulée en place (1er plan de la photo) – Crédit photo : B. Guyvarc’h
-
-
Etudiants de GC2 lors de la visite du chantier – Crédit photo : B. Guyvarc’h
